Prodotto: Inverter system a parete EASYMAX sistemi trifase.trifase e mono.trifase per elettropompe pompe sommerse - PRESSCONTROL INVERTER ACCESSORI PER ELETTROPOMPE
clicca per ingrandire l'immagine
|
EASYMAX per elettropompe trifase Pressurizzazione in modalità costante tramite tecnologia inverter
Sistema inverter EasyMax per elettropompe e pompe sommerse, migliorate le funzioni e migliorata la potenza massima applicabile all'inverter
Nomenclatura: EasyMax Distributore: X-power Funzione: Gestire da una otto elettropompe a pressione costante Versioni disponibili: monofase/trifase - trifase/trifase Tecnologia: Inverter a modulazione di frequenza Dissipazione del calore: Ventilazione ad aria forzata Range di regolazione: da 0,3Bar a 10Bar (16 Bar su richiesta) Potenza massima applicabile: Pompa max 7,5kW-10,00Hp - 13A Installazione: a parete, sulla pompa, su supporti per tubolari Protezione elettropompa da marcia a secco: Si Vaso espansione: obbligatorio da 2 a 150L Funzione anti-blocco Controllo perdite Filtro EMC integrat di serie per installazioni fino a 100 mt (pompa/inverter)
Trasduttore 10 Bar incluso
|
|
Alimentazione inverter | Alimentazione elettropompa |
Carico massimo ammissibile (KW) |
Carico massimo ammissibile (A) |
|
|
Ordina adesso !! |
|---|---|---|---|---|---|---|---|
|
INVERTER EASYMAX 1,5KW MM XP6586 |
V230 Monofase | V230 Monofase | 1,5 kW | 12,00 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 1,1KW MT XP6714 |
V230 Monofase | V230 Trifase | 1,1 kW | 6,00 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 1,5KW MT XP6715 |
V230 Monofase | V230 Trifase | 1,5 kW | 6,80 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 2,2KW MT XP6409 |
V230 Monofase | V230 Trifase | 2,2 kW | 9,60 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 1,5KW TT XP6716 |
V400 Trifase | V400 Trifase | 1,5 kW | 4,30 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 2,2KW TT XP6703 |
V400 Trifase | V400 Trifase | 2,2 kW | 6,10 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 4KW TT XP6410 |
V400 Trifase | V400 Trifase | 4 kW | 9,70 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 5,5KW TT XP6717 |
V400 Trifase | V400 Trifase | 5,5 kW | 14,00 A |
Sconto 20 % |
|
|
|
INVERTER EASYMAX 7,5KW TT XP6718 |
V400 Trifase | V400 Trifase | 7,5 kW | 18,00 A |
Sconto 20 % |
|
articolo precedente articolo successivo
Trattative riservate per grosse quantità
Le istruzioni di impostazione dell'inverter EasyMax, sono visionabili nel manuale d'uso
Perchè aggiungere il polmone di compensazione all'inverter:
L'impianto base non prevede l'utilizzo di un polmone di compensazione, inserirlo diventa necessario quando si vuole ottimizzare al massimo il consumo energetico e la durata dell'elettropompa, infatti utilizzando una riserva idrica, rappresentata dal polmone di compenso, si evitano continue, ripetute partenze dell'elettropompa dovute a piccoli prelievi e/o perdite dell'impianto idrico; Diminuendo gli start/stop dell'elettropompa:
1) Diminuisce il consumo energetico;
2) Si allunga la vita dell'elettropompa;
risparmio energetico garantito (fino all'80%)
Trasduttore di pressione fornito nella confezione standard
Sistema pressurizzazione costante EasyMax (per elettropompe trifase)
Rispetto agli inverter a passaggio d'acqua, i nuovi inverter murali EasyMax, differiscono per la tipica installazione con trasduttore di pressione separato dall'inverter.

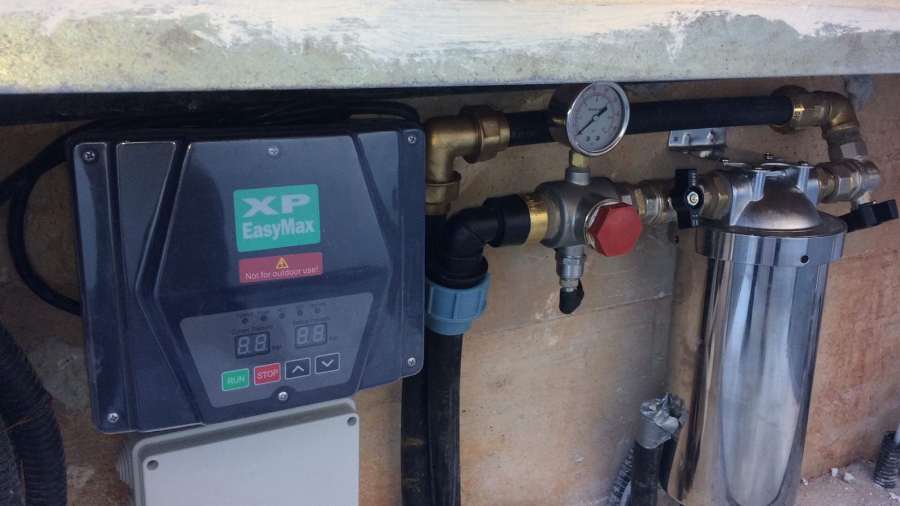

Il montaggio di questo inverter può avvenire a parete, sulla morsettiera delle elettropompe di superficie oppure sul collettore di mandata dei gruppi di pressurizzazione, (ordinando il kit staffa per tubo).
Gli inverter EasyMax garantiscono la massima affidabilità di funzionamento e sono consigliati quando l'acqua presenta delle impurità o dei corpi solidi in sospensione, in quanto garantiscono un miglior funzionamento della pompa.
Grazie al sistema basato sulla tecnologia inverter, questi apparecchi modulano la frequenza (Hz) della corrente che arriva all'elettropompa, variandone il regime di giri e quindi la potenza, modulano la potenza impegnata dall'elettropompa proporzionalmente alla richiesta di acqua da parte dell'impianto idrico di casa.
Gli inverter EasyMax permettono di adattare le prestazioni della pompa alle effettive richieste dell’impianto. Il raffreddamento dell'inverter avviene per ventilazione forzata;
La facilità di programmazione è garantita dall’utilizzo di una interfaccia intuitiva digitale.
Gli inverter EasyMax dispongono di una architettura a doppio microprocessore che garantisce il massimo dell’efficienza ed affidabilità.
Il trasduttore di pressione rileva i valori espressi in bar e trasmette tramite un segnale 4-20mA alla scheda madre.
Gli inverter EasyMax salvaguardano la pompa e grazie alle protezioni integrate, incrementano la vita utile della pompa, in quanto eliminando i colpi di ariete, evitano i contraccolpi della tubazione e i picchi massimi di assorbimento elettrico, fanno girare il motore della pompa al numero di giri ottimale al soddisfacimento delle richieste dell’utente.
EasyMax è dotato di comunicazione per la creazione di gruppi gemellari. Per un buon funzionamento si consiglia l'installazione di un vaso ad espansione

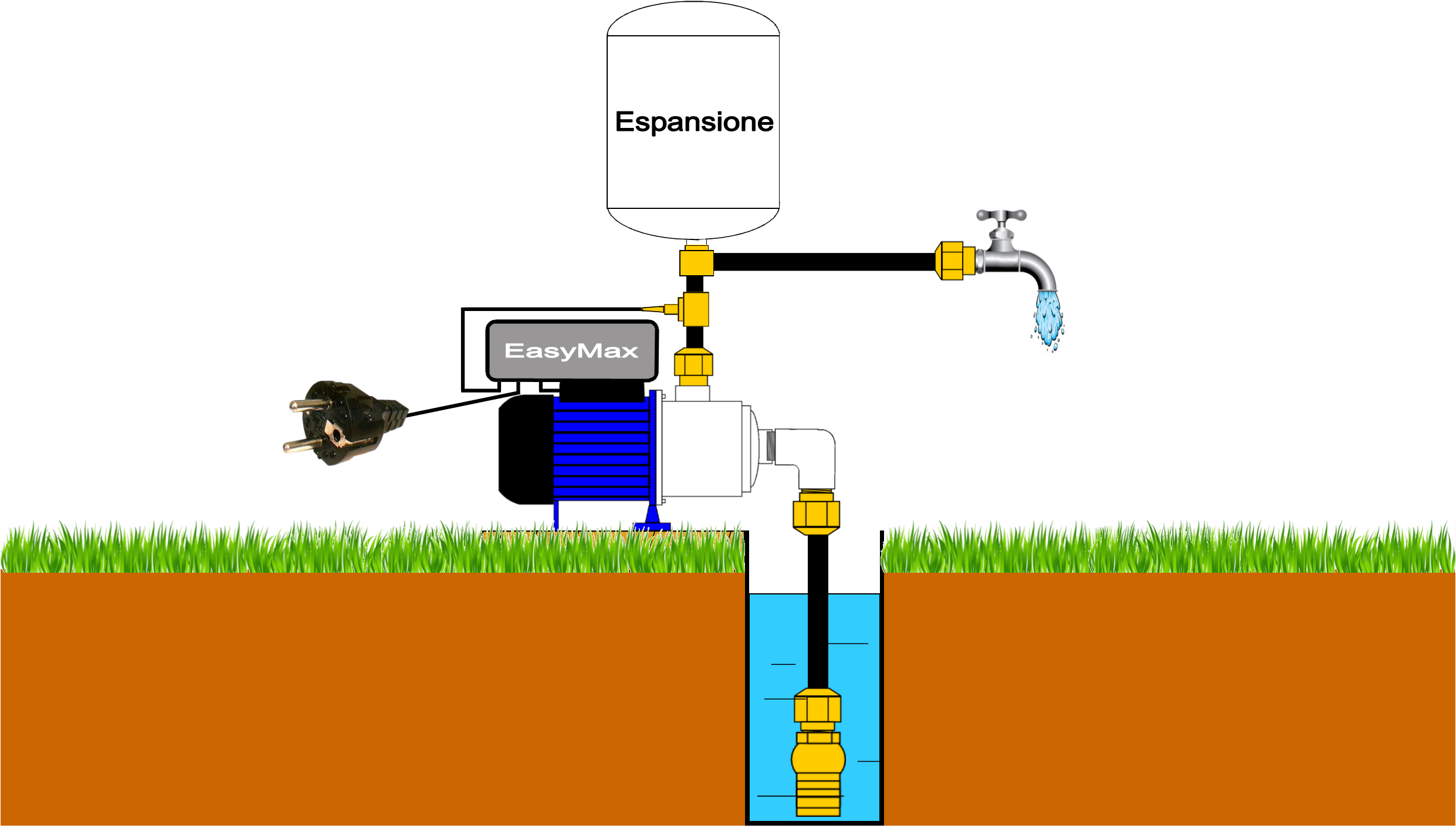

abbinando un vaso ad espansione all'inverter otteniamo:
*maggior durata dell'elettropompa
*assenza di contraccolpi nell'impianto
*diminuizione dei costi energetici
con X-power è un gioco migliorare il comfort domestico
Easy-Max è estremamente versatile
montaggio a parete, a bordo macchina o su altri tipi di supportazione
Vantaggi
Pressione costante garantita dal sistema a modulazione di giri della pompa
Risparmio energetico grazie al consumo equilibrato dell'impianto dotato di Nettuno
Assenza di sbalzi di pressione grazie al sistema di partenza e stacco "soft" dell'elettropompa
Nettuno protegge la pompa dalla marcia a secco bloccandone temporaneamente la marcia
Sistema di reset automatico dopo la mancanza accidentale di acqua all'interno della pompa
Controllo perdite di acqua efficace a protezione della pompa
Funzione antibloccaggio
Gestione termica intelligente (intervento in caso di perpetuamento condizione di sovrassorbimento elettrico)
Indicazione digitale di: pressione acqua, tensione in volts, frequenza elettrica, stati di funzionamento dell'inverter
Contatto ausiliario per il controllo a distanza
Nettuno è collegabile in gruppi gemellari di funzionamento idrico in modalità alternante e a cascata
Sistema soft-start selezionabile intuitivamente dal menù di programmazione
Funzionamento in abbinamento a flussostato (permette di lavorare con acqua ferrosa
Protezione da sovra alimentazione elettrica, cortocircuito sulla parte terminale,
Protezione da sovrapressione e surriscaldamento interno all'inverter
Collegamento idraulico
Il sensore di pressione 4-20mA deve essere collegato sulla mandata dell'impianto, preferibilmente lontano da: curve, derivazioni, ecc... per una maggiore precisione di lettura della pressione.

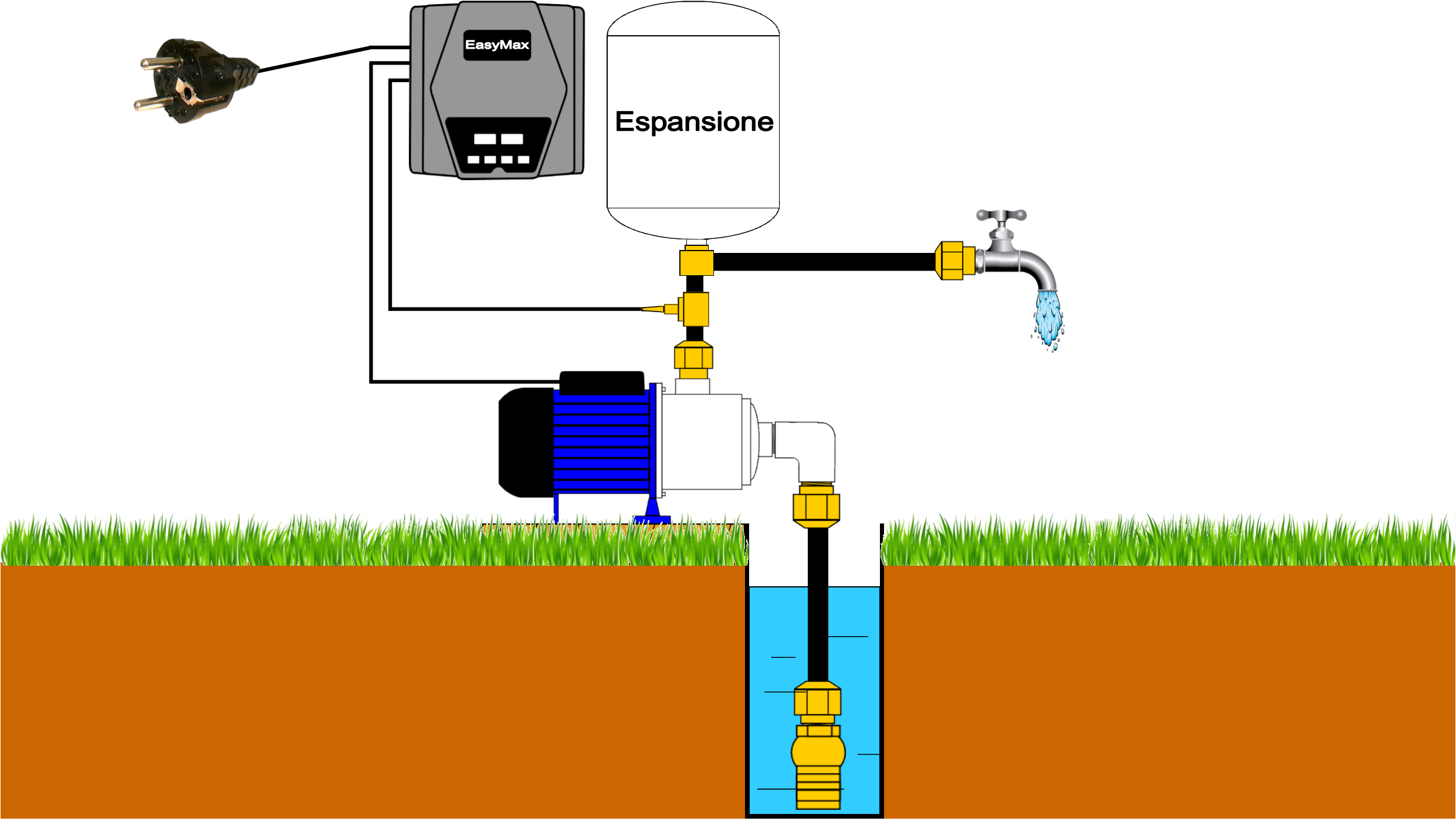

E' consigliabile installare un vaso di espansione della capacità di 2-5L litri sull'impianto per grantire il corretto arresto della pompa ed in modo da limitare le continue ripartenze causate da eventuali piccole perdite, la cui presenza è normale in buona parte degli impianti.
il valore di pre-carica del vaso deve essere adeguato ai valori di pressione impostati. Questo accorgimento aiuta inoltre a migliorare la costanza del funzionamento in caso di richieste esigue di acqua dell'impianto (Es. lavatrici, sciacquoni dei WC, ecc..).L'impianto deve inoltre essere dotato di una valvola di non ritorno per impedire il ritorno del fluido verso l'aspirazione al momento dell'arresto della pompa. Nel caso di installazione multipla, è consigliabile installare una valvola in aspirazione per ogni pompa
Collegamento elettrico

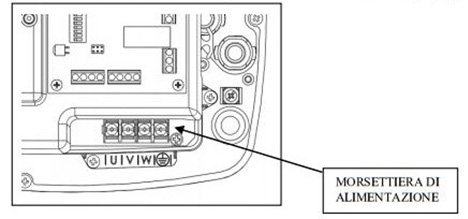

L'alimentazione dell'inverter è trifase 400Vac 50/60Hz, l'impianto elettrico al quale l'inverter è collegato deve rispettare le norme vigenti all'uopo, il collegamento deve avvenire in maniera stabile in modo da non far sconnettere i cavi di alimentazione elettrica e del motore; I cavi di alimentazione elettrica e del motore vanno collocati al'interno della scatola di connessione, nelle opportune sedi contrassegnate dal produttore;
La sezione del cavo elettrico consigliato è di 2,5mm² per lunghezze da 2 a 30mt, per lunghezze superiori ai 30mt è consigliabile installare un filtro dV/dT per limitare i picchi di tensione e salvaguardare la durata del motore.

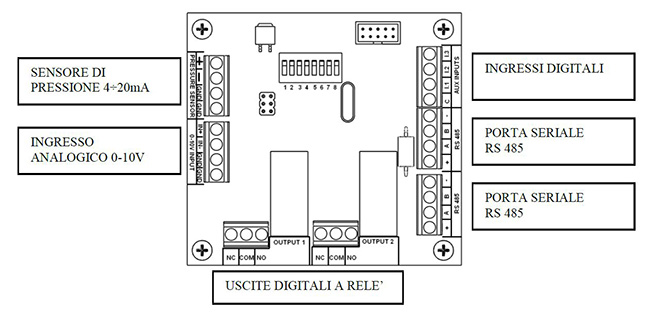

L'inverter EasyMax dispone di diverse connessione ausiliarie sulla scheda di INPUT OUTPUT, per la connessione del sensore di pressione, il cavetto per la connessione seriale di più inverter, e di uscite relè.
Collegamento gruppo pompa/inverter singolo
L'inverter EasyMax viene fornito con il supporto per fissaggio a parete; La facilità di installazione dell'inverter all'elettropompa, consente di ottimizzare i tempi è i costi rispetto ai normali gruppi tradizionali ON/OFF, basta collegare l'inverter sulla mandata della pompa (tramite il trasduttore di pressione) e seguire le istruzioni per il collegamento elettrico;
Programmazione pressione di funzionamento semplice e intuitiva
Tramite i cursori l'utente può immediatamente impostare la pressione desiderata;
Programmazione approfondita
La programmazione approfondita consente di impostare valori personalizzati inerenti la pressione differenziale, le temporizzazioni, le protezioni della pompa, accelerazione, decelerazione ecc..
Quindi per accedere alla programmazione approfondita, ci si deve prima accertare che il sistema è inattivo, oppure pigiando il pulsante STOP il sistema si porta in stato di riposo (o inattività);
Si pigiano contemporaneamente i due cursori per 3 secondi;
Entrati nel menù approfondito, tramite i due cursori si possono scorrere i parametri che si vuole impostare, il tasto RUN consente di accedere al parametro per modificarlo tramite i cursori, una scaletta a tempo memorizzerà il parametro modificato;
Collegamento gruppo/pompa gemellare
Oltre a funzionare in abbinamento a una elettropompa, l'inverter EasyMax tramite un le porte RS 485 è installabile in comunicazione con un altro EasyMax (fino a 8 dispositivi), si realizza così un gruppo di pressione gemellare con funzionamento alternato e a cascata delle pompe, garantendo una usura equilibrata delle pompe ed evitando lunghi periodi di inattività della pompa;
Piastra di fissaggio
La piastra a griglia consente l'installazione dell'inverter
Le istruzioni per l'installazione dell'inverter EasyMax, sono visionabili nel rispettivo manuale d'uso
